Post autor: GrzesiekJ » wt mar 26 2013, 23:25

Do klejenia użyłbym kleju CA, potem po wstępnym szlifowaniu oblaminował i dopiero szpachlowanie i wykończenie. Spawy na sam koniec i przy tej skali powinny być praktycznie gładkimi, prostymi liniami. Technik jest wiele. Jedną z oryginalniejszych opisał Tomek przy budowie komina do Bismarcka 1:100 - polecam, efekt naprawdę fajny, widziałem na żywo.
0 x
Pozdrawiam
Grzesiek Jermołaj

Awatar użytkownika
Piotr80
Posty: 804
Rejestracja: pn maja 04 2009, 18:43
Lokalizacja: Gdynia
x 6

Post autor: Piotr80 » śr mar 27 2013, 0:09

Szkielet rewelacyjny! Jestem pod wrażeniem kompleksowego podejścia do projektu! Jak w detalach będziesz podchodził tak samo jak dotychczas to będziesz mistrzem! Pozdr! ;)
0 x
Diament powstaje w wysokiej temperaturze
i wysokim ciśnieniu ;)
-------------------------------------------------
ORP Piorun (422) 1:50 R/C
ORP Groźny (351) 1:50 R/C

Awatar użytkownika
strk
Posty: 1115
Rejestracja: śr sie 31 2005, 20:26
Lokalizacja: Gdańsk
x 4

Post autor: strk » wt kwie 02 2013, 19:55

Chciałem poinformować, że w czasopiśmie Morskaja Kolekcija nr 10/2009 jest pierwsza część szerokiej monografii BPK pr. 61, dużo tekstu, foto oraz rysunki.
0 x

Piotr_v_Bromberg
Posty: 4
Rejestracja: śr maja 08 2013, 14:18

Post autor: Piotr_v_Bromberg » śr maja 08 2013, 14:41

Witam. Jestem na etapie zbierania dokumentacji ORP Warszawa class Kashin. Radość wielką wywołał u mnie ten wątek. Zacząłem od tego, że w Modelarzu 12/1989 zamieszczono maluteńkie plany K61 w wersji podstawowej i co ciekawe/prorocze, fregatę OHP. Były to materiały z chińskiego czasopisma Navy&Marchant. Obecnie zbieram ogromne ilości zdjęć. Dotarcie do dokumentacji nieistniejącego już okrętu jest niestety nie możliwe - próbowałem.

Mój zamiar to budowa modelu w skali 1:50.
0 x

Awatar użytkownika
Rumcajs
Posty: 50
Rejestracja: czw sty 03 2013, 14:38
Lokalizacja: Bielsko-Biała

Post autor: Rumcajs » pt maja 10 2013, 21:58

Plany zamieszczone w MODELARZU 12/89 mają niewiele wspólnego z rzeczywistością (Kashin nigdy nie miał gruszki dziobowej!!). Proponuję raczej zainteresować się rysunkami naszych rodzimych autorów: T. Grotnika i T.Grzesikowskiego. Te rysunki są całkiem niezłe. Jednak prawdziwą kopalnią rzetelnej dokumentacji jest wątek na rosyjskim forum przytoczony w jednym z pierwszych postów przez Piotra80.
Nad dokumentacją pracuje też Jkrzew i warto się z nim skontaktować myśląc na serio o budowie Kaszina.
Strk, dziękuję za informację o literaturze. Pozostaje mi tylko uzupełnić Twoje informacje:
1. „Pojuszczyje fregaty” MK no 1/99 Kostriczenko, Prostokiszin
2. „Projekt Uniwersalnyj” cz 1 i 2 MK no 10-11/2009 Zabłockij
3. „Gonczyje okieanow” 2005 Zabłockij, Kostriczenko
4. „Projekt 61” MORZE 1/97 Rochowicz
5. Hinduskie śpiewające fregaty” MORZE 12/2007 Grotnik
6. „Projekt 61 – charty oceanów” MORZE2,3,4/2010 Zabłockij, Kostriczenko
Ktokolwiek widział, ktokolwiek wie o innych źródłach to zachęcam do uzupełnienia tej listy 
Jeżeli ktoś jest natomiast zainteresowany postępami prac przy modelu spieszę z informacją, że niezwykle powoli ruszyło w końcu oklejanie kadłuba poszyciem.

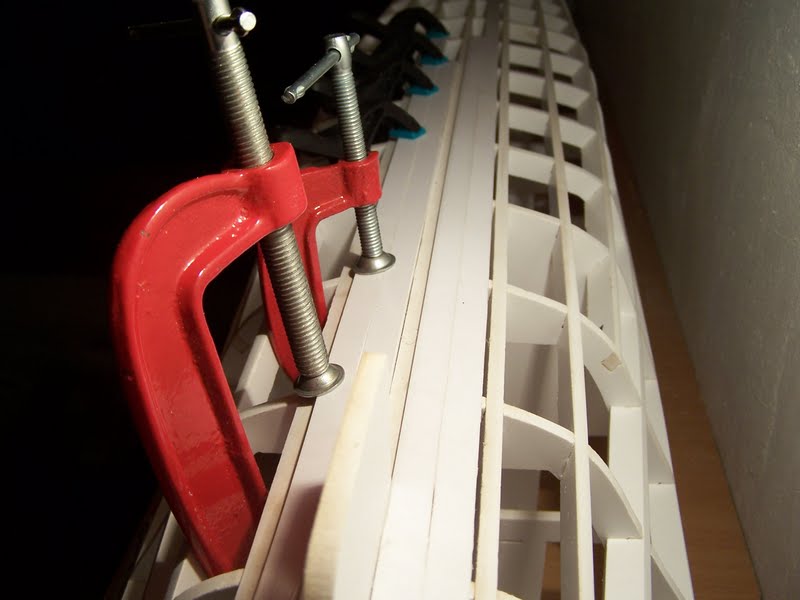

Pierwotnie planowane przeze mnie rozrysowanie elementów poszycia okazało się nie tyleż żmudnym co nietrafionym pomysłem! Dlatego po starannym oszlifowaniu szkieletu, nabyciu polistyrenu HIPS o grubości 3mm przystąpiłem do cięcia go na 10mm szerokości paski. Początkowo używany do tego nożyk również okazał się kiepskim narzędziem przy tej grubości płyty. Dlatego dalsze paski postanowiłem przyciąć z pomocą gilotyny (takiej jak do cięcia blach).
Po wykonaniu kilku prób do klejenia postanowiłem jednak użyć ACRIFIXA. Daje trwalszą spoinę, odporną na wodę. Wymaga jednak stosowania docisku w trakcie klejenia i nie wiąże tak szybko jak CA.
Stąd robota idzie bardzo wolno, tym bardziej że zimowe długie wieczory na razie się skończyły ;-)
Obrazek
0 x

Piotr_v_Bromberg
Posty: 4
Rejestracja: śr maja 08 2013, 14:18

Post autor: Piotr_v_Bromberg » sob maja 11 2013, 10:24

Modelarz to była jedynie inspiracja :). Za mało, po chińsku i w ogóle. Wymienione publikacje już mam, sam proces zbierania trwa dość długo.
0 x

mr.jaro
Posty: 322
Rejestracja: wt lip 10 2007, 8:40
Lokalizacja: Hannover

Post autor: mr.jaro » sob maja 11 2013, 13:13

GrzesiekJ pisze:Do klejenia użyłbym kleju CA...
Kleje CA maja to do siebie, ze reaguja na wilgoc. Spoiny traca wowczas wytrzymalosc. Zjawisko znane w modelarstwie plastikowym - pod wplywem zawartej w powietrzu wilgoci bywa, ze klejone na CA elementy z czasem po prostu odpadaja od modelu. A tutaj takie propozycje (w liczbie mnogiej, gdyz do tego watku sie sprawa nie ogranicza) w odniesieniu do plywajacych (jak mniemam) modeli okretow...

Laminowanie, lakierowanie, czy co tam jeszcze moze tylko wydluzyc ten proces, ale jemu nie zapobiegnie calkowicie.

Szkoda pieknego modelu na takie kombinacje.
0 x
Pozdrawiam
Jarek M

Piotr_v_Bromberg
Posty: 4
Rejestracja: śr maja 08 2013, 14:18

Post autor: Piotr_v_Bromberg » ndz maja 12 2013, 19:41

Podglądaliście tą stronkę? http://budowa-modelu-atlas-ll.blog.onet.pl/ w temacie kadłubów - technologii i klejenia. Bardzo dużo informacji. POLECAM.
0 x

mr.jaro
Posty: 322
Rejestracja: wt lip 10 2007, 8:40
Lokalizacja: Hannover

Post autor: mr.jaro » pn maja 13 2013, 9:14

Piotr_v_Bromberg pisze:Podglądaliście tą stronkę? http://budowa-modelu-atlas-ll.blog.onet.pl/ w temacie kadłubów - technologii i klejenia. Bardzo dużo informacji. POLECAM.
A dokladnie w ktorym miejscu, jesli mozna zapytac? Moze ja juz na te "klocki" za stary jestem, ale wertowanie calego bloga rok po roku, miesiac po miesiacu i strona po stronie by znalezc urywek dotyczacy budowy kadluba okazuje sie troche uciazliwe.
0 x
Pozdrawiam
Jarek M

Piotr_v_Bromberg
Posty: 4
Rejestracja: śr maja 08 2013, 14:18

Post autor: Piotr_v_Bromberg » pn maja 13 2013, 12:00

http://budowa-modelu-atlas-ll.blog.onet ... ilot-20.Od najstarszej do najnowszej strony, najlepiej dotyczące Pilot -20. Model i modelarza spotkać można czasem nad bydgoskim Balatonem, co z resztą widać na zdjęciach i filmach.
0 x
